チャージポイント

株式会社奈良機械製作所

第1章　1.3 供給 スプリットバルブ

【概要と原理】

• 本製品はアクティブとパッシブの２つのユニットで構成された、１枚のディスクを２分割するスプリット型バタフライバルブである。
• 高活性物質を封じ込めた状態で移送等、各種プロセス機器への供給・排出が可能。
• 無菌対応型では、プロセス内部の無菌性を保持しながら移送することが可能。

【装置の特徴】

1. 構造がシンプルなためメンテナンスが容易、特にディスク周辺の樹脂パーツ点数が少ないため、摩耗によるコンタミネーションが少なく、ランニングコストも軽減。
2. パッシブバルブは、操作員がタンク等を接続して運搬することを想定し、アクティブバルブよりも軽量。
3. 耐圧型、自動開閉操作に対応した機種をラインナップし、様々なロケーションに適用。
4. 粉塵排気システムを使用することで、OEB5の封じ込めが達成可能。

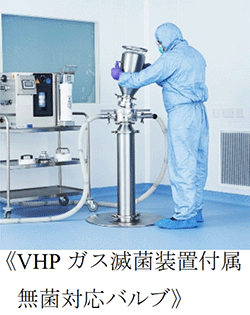

5. VHPガス滅菌装置を使用することで、無菌移送に必要な滅菌レベル（SAL 10⁻⁶）を達成可能。

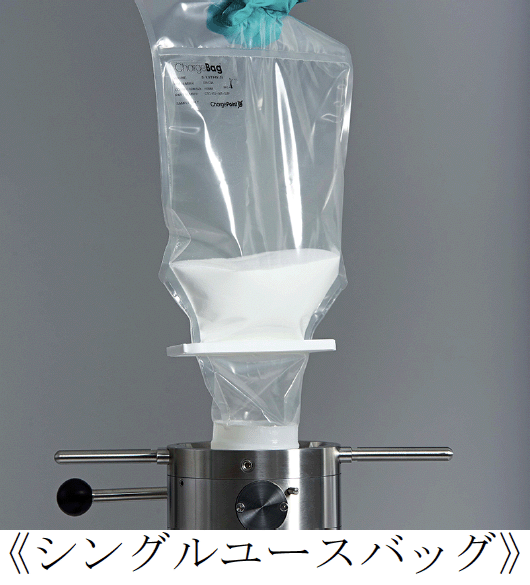

6. シングルユース仕様を選択することで、洗浄や滅菌の手間を削減し、交差汚染のリスクを最小化。

【仕　様】
