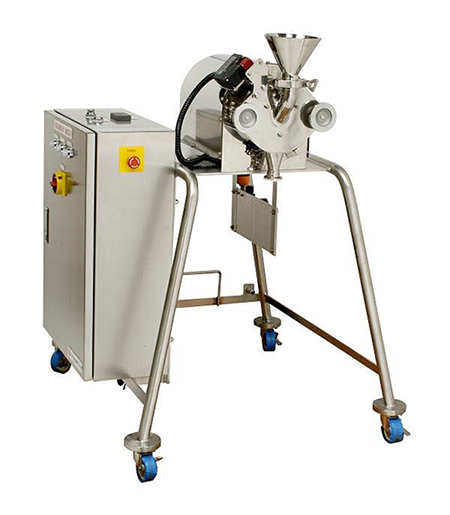

サンプルミル

株式会社奈良機械製作所

第1章　1.1 粉砕 衝撃式(高速回転式)

【概要と原理】

• 研究用途及び少量生産として開発された、ピンの衝撃によって粒子を粉砕するピンミル
• ピン（衝撃柱）が取り付けられたローター（回転盤）とステーター（固定盤）で構成されている。原料は、ローターとステーターの中心部から供給され、外周方向に拡散し、ピンの周速度が増す外周部で衝撃力が生まれ微粉化が進む
• 粒子径の調整はローターの回転速度とスクリーン径の調整で行われる

【装置の特徴】

1. 全ての接粉部は分解可能な構造であり、高い洗浄性を有する
2. 粉砕室が小さいため、製品ロスを最小限に抑えられる

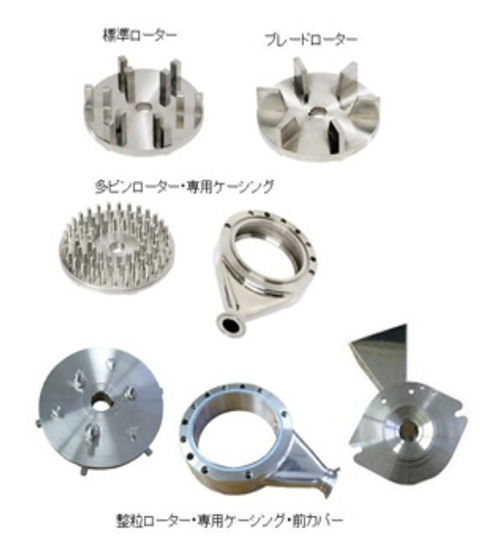

3. 製品特性に合わせたロータータイプを3種類ラインアップ（標準ピン、ブレード、多ピン）
4. 軸封部は、エアシール構造を採用

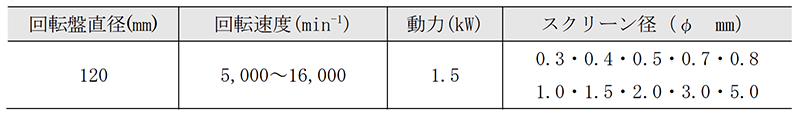

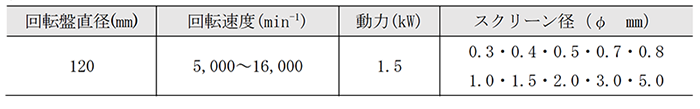

【仕　様】
