PTPブリスター外観検査システム（PVISBP）

第一実業ビスウィル株式会社

第1章　1.17 検査 画像処理

【概要と原理】

• PTPの自動包装ラインに搭載するPTPシートの外観検査システム。容器フィルムのポケットに錠剤が充填された後の工程で、透過・反射・チッピングの検査を行い、蓋フィルムでシールがされた後、カラーカメラと赤外光で検査を行う。

【装置の特徴】

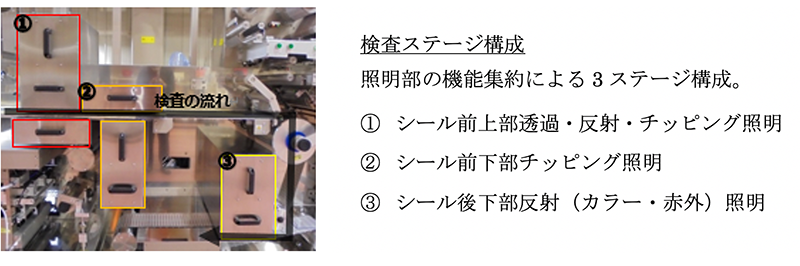

1. 従来では照明種別ごとに独立していた検査ステージを6ステージから3ステージに集約し、省スペース化を実現
2. Viswill独自開発の高性能画像処理ユニットV-IPUの搭載により、全ステージを1台のCPUで処理。PC間の通信エラーの懸念を排除し、排熱による熱暴走などに強く堅牢なシステム
3. 検査システムは、50年もの長きにわたり培った知見と技術を応用した「世界シェアNo.１の錠剤外観検査システム」
4. 文字形状検査にも対応し、フィルムの掛け違いや文字周辺の汚点検出も可能

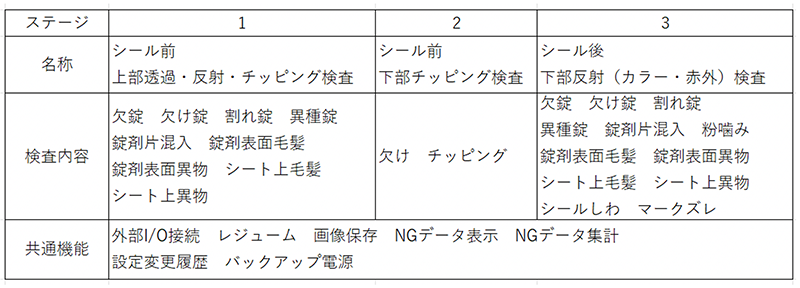

【仕　様】
