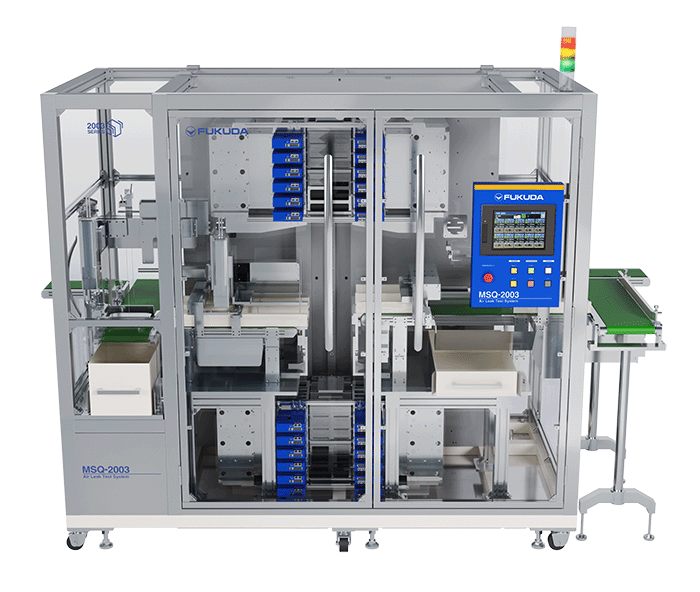

包装容器エアリークテスト装置 （全数検査装置）MSQ-2003

株式会社フクダ

第1章　1.17 検査 圧力変化漏れ試験法（密封品チャンバ法）

【概要と原理】

• 包装容器（ピロー等）の完全性（密封性）を確認するためのエアリークテスト装置（全数評価装置）。
• 検査する包装容器（サンプル）をチャンバ内に入れ包装容器の外部から圧力を印加し、微小な圧力変化を捉えることで包装の完全性を定量的に評価する。
• 不良品は系外排出を行う。

【装置の特徴】

1. 生産ライン上に設置し包装容器の完全性評価を全自動で行う装置
2. 水につけない、非破壊評価での全数検査
3. 検査結果を数値化、最小φ50 μmまで検出可能
   ※検査条件による
4. 定量的・再現性のある検査結果
5. バリア性の確認（酸素・水蒸気など）
6. GMP／バリデーション、DI対応

【仕　様】

品種設定：1 ～ 100 グループ (100 種類)
電源電圧・消費電力AC 200 V　50/60Hz ・ 4 kVA
処理能力：60個／分～ 可検孔径：Φ50 μm相当　
※　対象試験体サイズ、試験体形状、検査条件、包装機の処理能力によります。
対象試験体サイズ：処理能力等に関わります。詳細はご相談下さい。
装置の外観寸法・質量：W 2200 × D 1200 × H 2000 mm・1500 kg
段替えにより、他の種類の試験体を検査可能
　
評価対象例：ピロー包装全般、ごはんパック
