FAMATサンプリングシステム

株式会社奈良機械製作所

第1章　1.17 検査 その他

【概要と原理】

• インラインでの粉体サンプリングを目的としたバルブ。

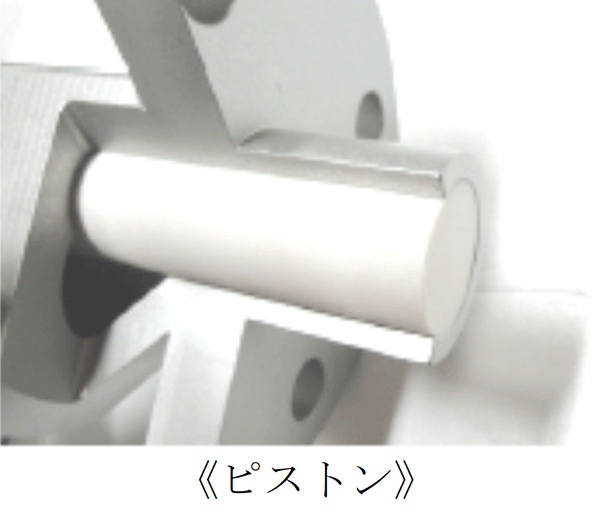

• 特許取得済みのEPT(Expanding Piston Technology)はPTFEでコーティングしたピストンを指し、閉止時にピストンが膨張してバルブ本体の内壁をシールする技術。これにより真空から10barまでの気密性を保持することが可能。
• ピストンを閉じた時は、接続面と面一になる設計の為、デッドスペースが少ない。
• 回収容器を安全に取り外す為に、バルブ内の内圧を開放するボールバルブも付属。

【装置の特徴】

1. 部品点数の少ないシンプルな構成（バルブボディ、ピストンバルブ、回収容器、バルブ開閉ハンドル）。
2. 膨張可能なピストンを使用することで操作時にダメージを受けるOリングが不要となり、製品へのコンタミネーションのリスクを低減。
3. 処理品の物性や取付け箇所に応じた仕様を提案可能。
4. オプションで、バルブ内部の粉体が接触する箇所をCIP可能。

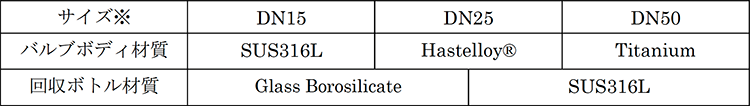

【仕　様】

※オプションにて、JIS規格のフランジも対応可能。
