パイプラインミキサー

みづほ工業株式会社　営業部(東海・西日本地区)

第1章　1.12 撹拌・乳化 高剪断

【概要と原理】

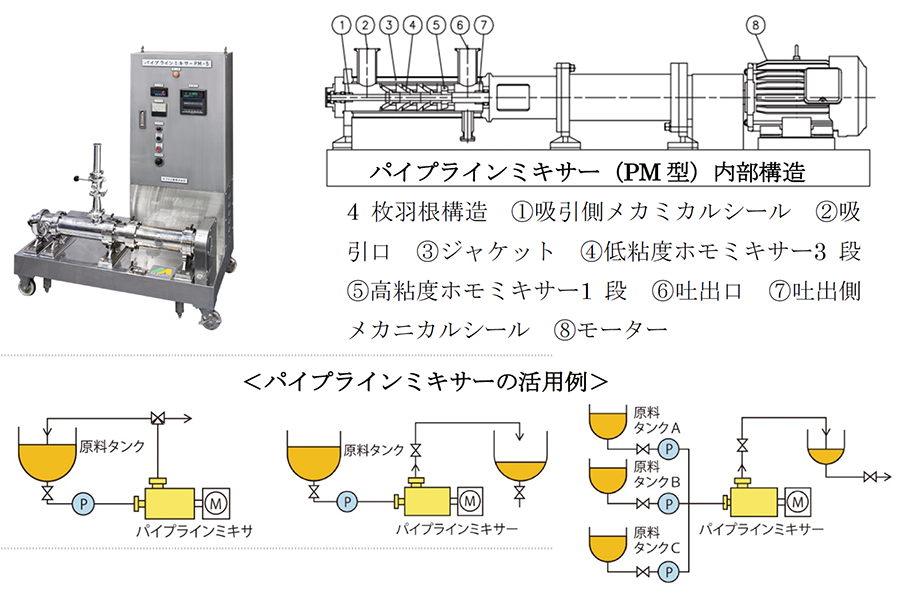

• パイプラインミキサーは、パイプ内にホモミキサーを内蔵した撹拌装置。
• 処理液がパイプ内を通過することで、従来のホモミキサー同様に乳化、分散の効果が得られる｡
• 別設のタンクを使用することにより循環撹拌ができ、大量の乳化・分散、連続生産への対応可能。
• せん断力･破砕力を併せ持ったホモミキサーの高速回転によって、パイプラインの中を通過した原料は微粒化、乳化撹拌されて次の工程へと移行。
• 標準は低粘度用と高粘度用ホモミキサーの2段仕様ですが、3段ならびに4段仕様にすると撹拌能力が更に改善。

【装置の特徴】

1. 生産設備の省力化、または、省スペースに最適な連続式乳化撹拌装置です。別設のタンクを使用することにより循環撹拌ができ、大量な乳化、分散でも場所を取りません。
2. せん断力･破砕力を併せ持ったホモミキサーの高速回転によって、パイプラインの中を通過した原料は微粒化、乳化撹拌されて次の工程へと移ります。
3. それぞれの使用目的に最適な撹拌・混合の製造プロセスをつくることが可能です。
4. 標準は低粘度用と高粘度用ホモミキサーの2段仕様ですが、3段仕様ならびに4段仕様の製作が可能です。

【仕　様】

1. 処理量：50～1,000L
2. ホモミキサー回転数例：350～3,500 min⁻¹
