真空乳化装置：ダブル・トリプル撹拌型

みづほ工業株式会社　営業部(東海・西日本地区)

第1章　1.12 撹拌・乳化 高剪断

【概要と原理】

• 製品を撹拌・乳化するために容器内を最適の条件（真空、加熱、冷却等）に保ちながら作動する装置。
• 密閉且つ真空下で撹拌・乳化が行えますので、気泡の混入や気化による配合量の変化を防ぐことが可能。
• 高速高せん断ミキサー（ホモミキサー、ウルトラミキサー、ディスパーミキサー）による微粒子化と低速の掻取ミキサーにより槽内全体を流動させ乳化物製造。

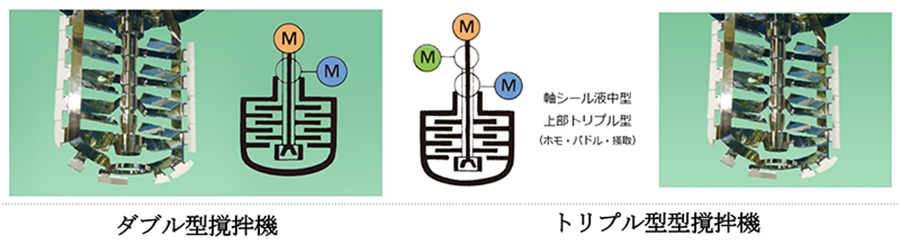

• ダブル撹拌型は、ホモミキサーと掻取ミキサーを装備したタイプ。トリプル型は、中央の邪魔板がパドルミキサーとして回転。

【装置の特徴】

1. 半固形製剤の製造において一般的に使用される撹拌形状。
2. 掻取ミキサーは、油相成分が凝固して増粘する乳化物の冷却工程で、槽内壁の伝熱境膜を掻き取るためにテフロン製のスクレパーを装備。
3. スクレパーは掻取ミキサー全周に装着されているため、常温固体のワックスを含む製品など、冷却工程において高せん断力を与えたくない製品に最適。

【仕　様】

１．処理量：0.5～10,000L
２．ホモミキサー回転数例：1,000～10,000 min⁻¹（研究用） 350～3,500 min⁻¹（生産用）
３．掻取ミキサー回転数例：25～250 min⁻¹（研究用） 10～100 min⁻¹（生産用）
　　スクレパーはテフロン製とNBR製を選択可能。
４．パドルミキサー回転数例：25～250 min⁻¹（研究用） 10～100 min⁻¹（生産用）
